Monitorizar una transmisión híbrida ATSC 3.0 / 5G Broadcast no es lo mismo que monitorizar una señal ATSC 3.0 convencional. El canal de la señal híbrida no es un bloque único y homogéneo — tiene dos componentes con contenidos distintos, cada uno ocupando el espectro en momentos diferentes. Entender qué ocurre dentro de ese canal exige un sistema de monitorización capaz de distinguirlos.

Eso es precisamente lo que hace la nueva funcionalidad de análisis espectral del RCS ATSC, gracias al modo de operación Time-Mux Mode.



¿Qué contiene un canal ATSC3.0?

Antes de entrar en la funcionalidad en sí, conviene entender la estructura de una trama ATSC 3.0 — porque cada parte tiene una función distinta y una huella espectral diferente.

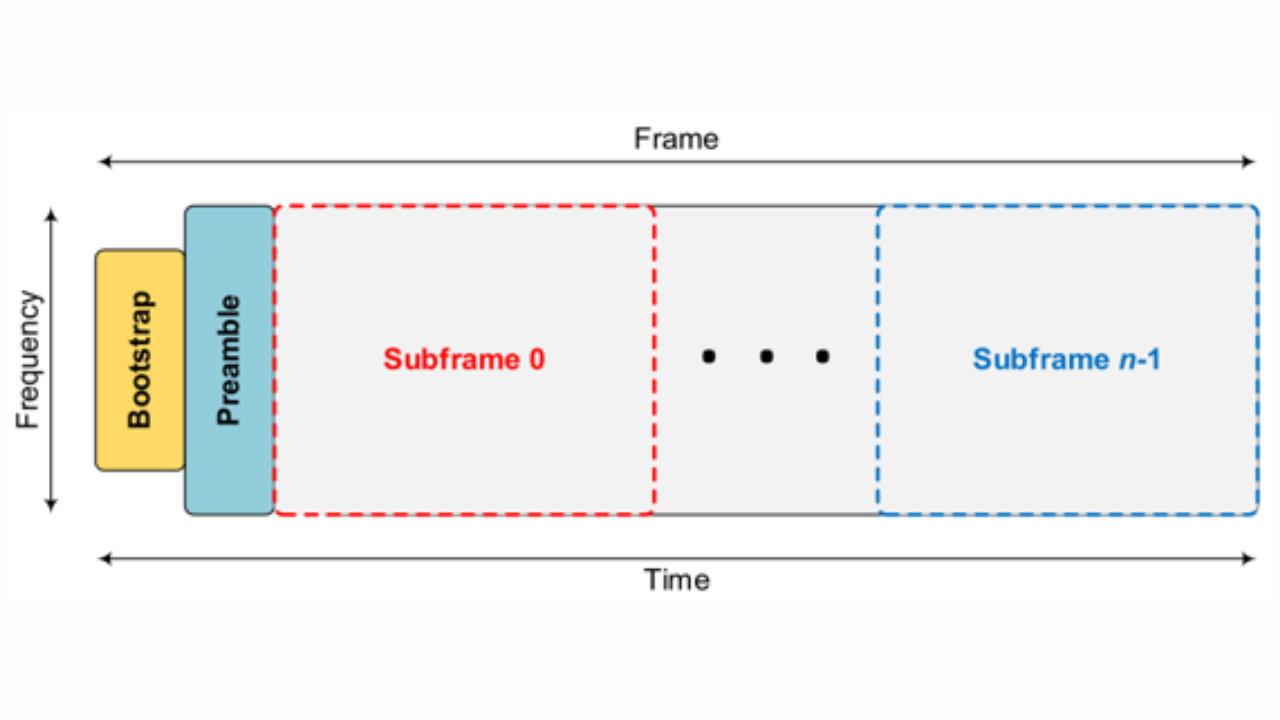

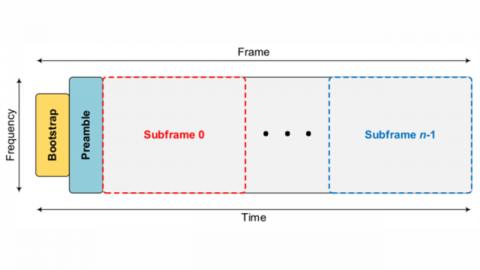

El Bootstrap es el punto de entrada de cada trama ATSC 3.0. Se trata de un preámbulo corto y robusto, transmitido siempre con los mismos parámetros fijos e independientemente de cómo esté configurado el resto de la trama. Su función es permitir que los receptores encuentren y se enganchen a la señal bajo cualquier condición, incluso antes de conocer nada sobre la configuración de la transmisión. El Bootstrap está siempre presente, es siempre igual, y está diseñado para ser decodificable incluso con niveles de señal muy bajos.

El Preamble sigue al Bootstrap y transporta la capa de señalización: los datos que le indican al receptor cómo está estructurado el resto de la trama. Esto incluye la configuración de la capa física, la distribución de subtramas y la información de multiplexación de servicios. Sin el Preamble, el receptor no puede interpretar correctamente el Payload que viene a continuación.

El Payload es donde reside el contenido propiamente dicho — audio, vídeo, servicios de datos y cualquier otro contenido que se esté radiodifundiendo. Ocupa típicamente la mayor parte de la trama y se divide en subtramas.



Time-Mux Mode: monitorización adaptada a transmisiones híbridas

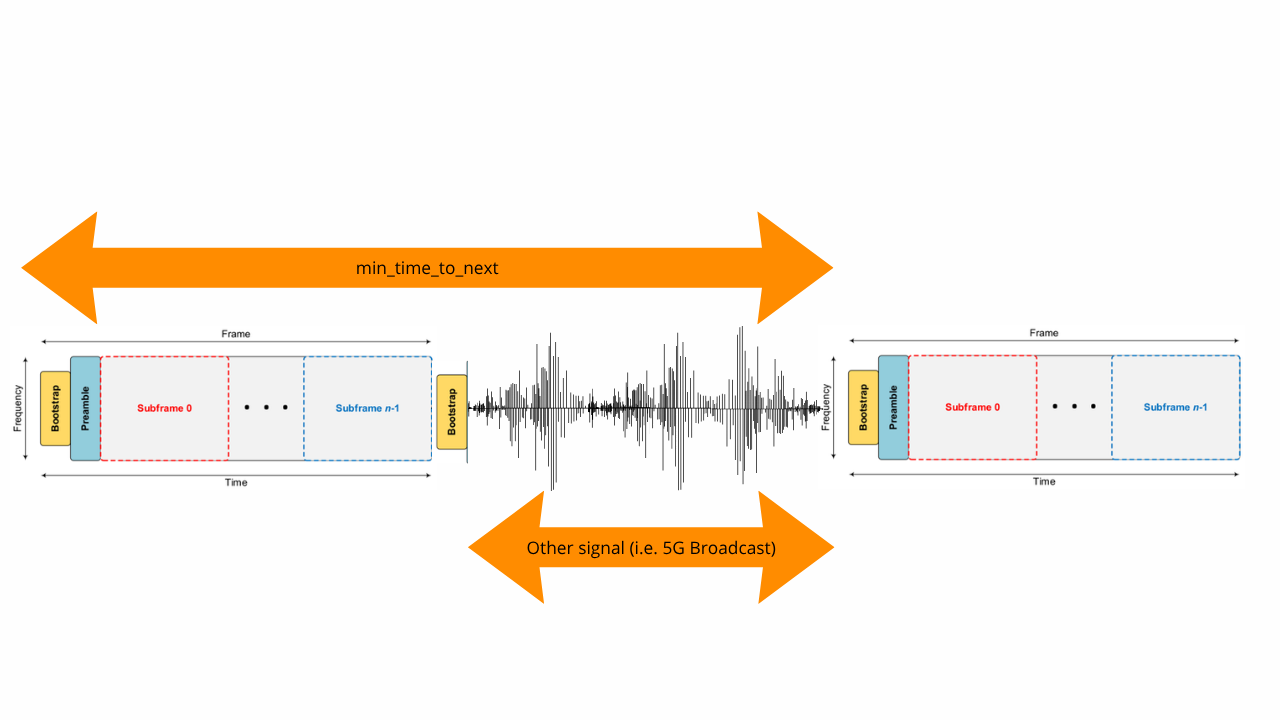

En un despliegue híbrido ATSC 3.0 / 5G Broadcast, el estándar ATSC 3.0 contempla un mecanismo — el parámetro min_time_to_next, que se señaliza en el símbolo 1 del bootstrap — que crea huecos controlados en la transmisión ATSC 3.0. Durante esos huecos, se insertan ráfagas de 5G Broadcast en el mismo canal RF. Desde el punto de vista del análisis espectral, estas ráfagas aparecen como un componente de señal diferenciado que ocupa el canal durante los intervalos entre tramas ATSC 3.0. El RCS ATSC identifica y clasifica este componente como Other, separándolo con precisión de la estructura nativa ATSC 3.0.

Una sonda de monitorización estándar puede sincronizarse sin dificultad y medir los parámetros de la señal de forma ininterrumpida. Pero en una transmisión híbrida ATSC 3.0 / 5G Broadcast, la señal ATSC 3.0 llega en ráfagas, con intervalos entre tramas ocupados por el componente 5G Broadcast. Una sonda convencional puede perder la sincronización en esos intervalos, interpretar erróneamente la señal o simplemente fallar al decodificarla.

El Time-Mux Mode es un modo de operación configurable en el RCS ATSC, diseñado específicamente para este escenario. Cuando está activado, el sistema adapta su proceso de sincronización y demodulación a la estructura temporal discontinua de la señal: detecta los límites de cada trama ATSC 3.0, mantiene la sincronización entre ráfagas y analiza correctamente tanto los intervalos activos como los inactivos — que es precisamente donde reside el componente 5G Broadcast.

El resultado es una monitorización estable y fiable de la transmisión completa, sin pérdidas de sincronización ni falsas alarmas.



Parámetros clave para entender la estructura temporal del canal

Junto con el análisis espectral por componentes, el RCS ATSC mide y presenta en tiempo real dos parámetros fundamentales para caracterizar la estructura temporal de una transmisión híbrida:

Min. time to next (ms) es el parámetro definido en el estándar ATSC 3.0 que indica el tiempo mínimo, en milisegundos, hasta el inicio de la siguiente trama ATSC 3.0. Es, en esencia, la duración del hueco entre tramas — y por tanto, el tiempo disponible para insertar ráfagas de 5G Broadcast. Conocer este valor permite verificar que la planificación temporal de la transmisión híbrida es correcta y que los huecos asignados al 5G Broadcast se corresponden con lo configurado en el sistema de transmisión.

L1B_frame_length_ms indica la duración total de la trama ATSC 3.0, expresada en milisegundos, tal como se señaliza en la capa L1B del Preamble. Junto con el min_time_to_next, este parámetro permite reconstruir la estructura temporal completa del canal: cuánto tiempo ocupa cada trama ATSC 3.0 y cuánto tiempo queda disponible para el componente 5G Broadcast. La relación entre ambos valores es además un indicador directo del reparto de capacidad entre los dos estándares que conviven en el canal.



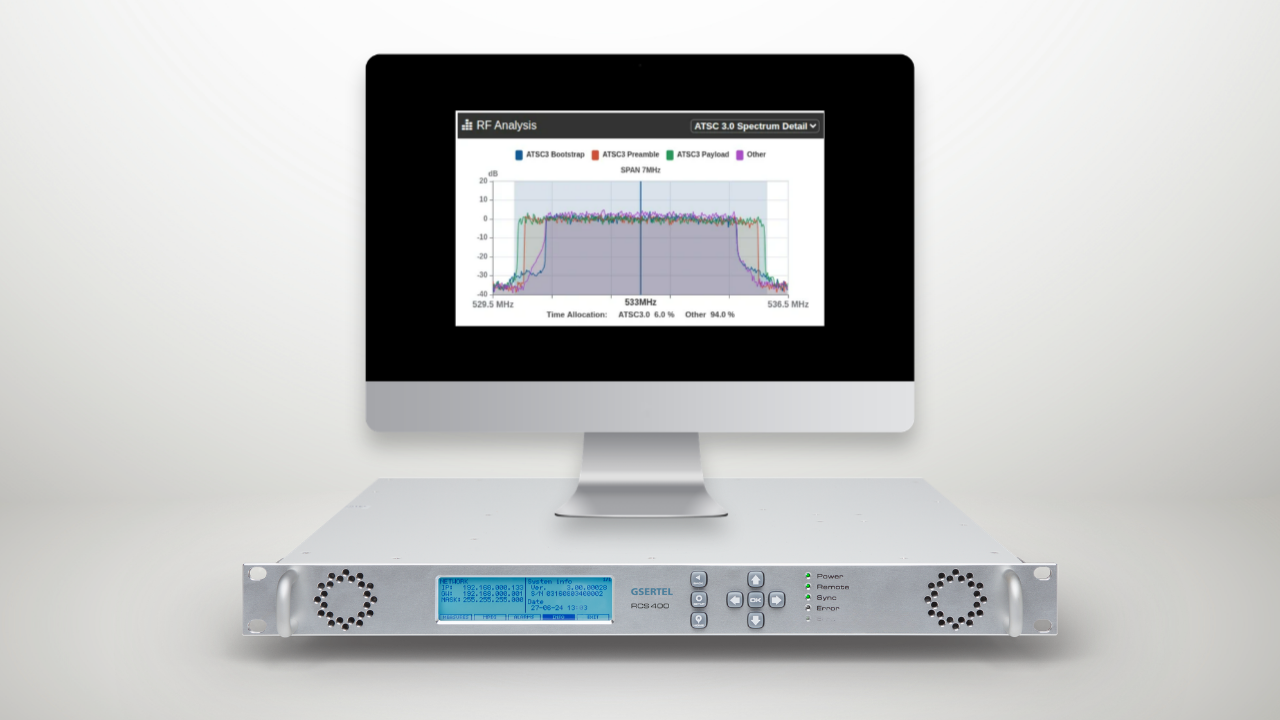

Qué hace ahora el RCS ATSC con toda esta información

La nueva funcionalidad realiza un análisis espectral en tiempo real de todas los componentes de señal presentes en el canal: Señal ATSC3.0 (Bootstrap, Preamble, Payload) y Other (en nuestro escenario, la señal 5G Broadcast).

Para cada componente, el sistema genera una vista espectral independiente — permitiendo evaluar las características de cada parte de la transmisión por separado, en lugar de obtener un espectro promediado que mezcla todo. El resultado es una imagen mucho más precisa de lo que realmente se está transmitiendo en el canal en cada instante.

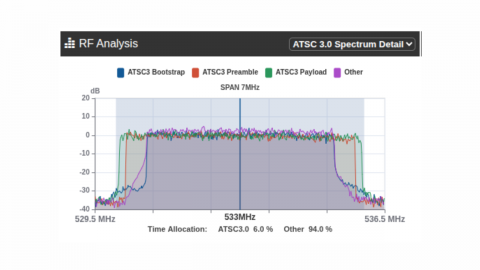

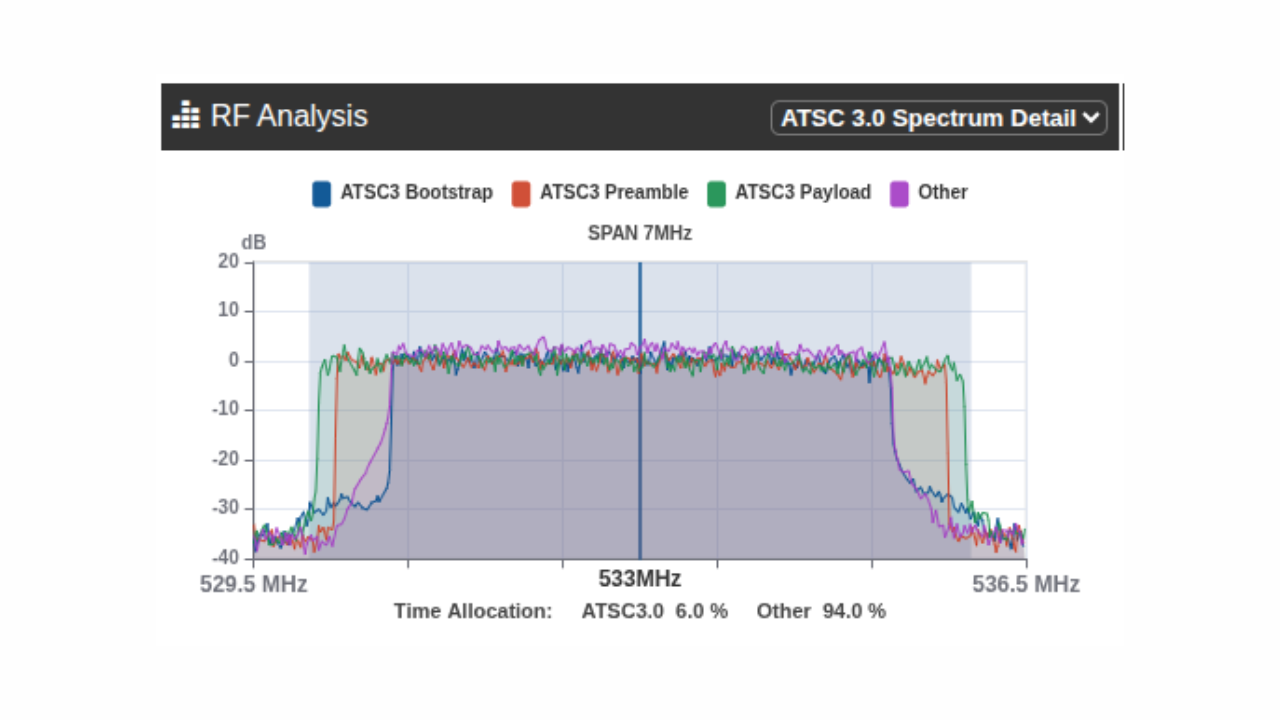

A mayores, nos proporciona información sobre el porcentaje de tiempo que se está transmitiendo cada tipo de señal (Time Allocation). En la imágen anterior vemos que el 94% del tiempo se está transmitiendo una señal de 5G Broadcast.

Para las redes en las que ATSC 3.0 y 5G Broadcast conviven en el mismo canal, esta capacidad es esencial: permite verificar no solo que la señal ATSC 3.0 está en buen estado, sino también que el componente 5G Broadcast está presente, correctamente posicionado en el tiempo, y que no está interfiriendo con la señal de broadcast.

Monitorizar un canal híbrido exige un sistema que entienda su estructura. RCS ATSC lo hace.
