RCS ATSC: Análisis espectral en tiempo real de canales híbridos ATSC 3.0 + 5G Broadcast
Monitorizar un canal híbrido exige un sistema que entienda su estructura. El RCS ATSC lo hace.

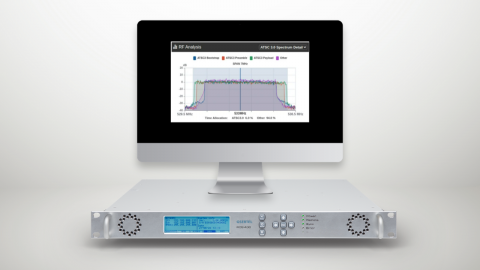

RCS 400 ATSC
RCS 400 ATSC de Gsertel es una plataforma de monitorización profesional que permite la monitorización remota, proactiva y en tiempo real de las señales ATSC 3.0 y ATSC 1.0. RCS 400 ATSC es capaz de medir, analizar y monitorizar de forma simultánea señales RF, STLTP, ASI e IPTV.
Con un formato compacto, 1RU, todo el procesado y análisis necesario para la obtención de los resultados de monitorización se realiza en el equipo, no necesitándose ningún elemento adicional, salvo un navegador web estándar para visualizar la información.
RCS 400 ATSC ha sido concebido para una supervisión 24x7 de la señal, permitiendo garantizar la disponibilidad de los servicios en una red ATSC 3.0 y ATSC 1.0.
El intuitivo interfaz web del RCS, que permite un fácil y rápido acceso a todas las funciones, unido a funciones exclusivas como el potente análisis espectral o las capacidades de streaming o grabación del Transport Stream, convierten al RCS 400 ATSC en una solución perfecta para monitorización en cabecera, sites de transmisión o emplazamientos sobre el terreno.
Destacados
Características
Conectividad
- Entradas de señal: 4 x RF N50 Ω, 4 x ASI BNC 75 Ω, 1 x IP GE RFJ45 (hasta 4 TS), 1 x (Backup) GE RJ45.
- Salidas de señal: 2 x ASI BNC 75 Ω.
- GPS interno con conector para antena.
- Sincronismo: 1 PPS, 10 MHz.
- Puerto Gigabit Ethernet para gestión.
- Salida HDMI.
- Puerto USB.
Análisis RF
- Medidas de calidad de la señal: Potencia, C/N, MER, medidas BER, hombreras, ecos.
- Análisis por canal o polling de múltiples canales.
- Espectro en tiempo real.
- Monitorización de ecos.
- Representación de la constelación.
- Log de alarmas (tiempo real) y representación (evolución temporal).
Análisis de Contenido
- Análisis de ATSC 3.0 y ATSC 1.0.
- Bitrate de Servicio.
- Bitrate de Tabla.
- Treeview de Servicios.
- Tablas LLS para ATSC 3.0.
- Tablas PSIP/SI para ATSC 1.0.
- Análisis STLTP para entrada IP.
- TXID para ATSC 3.0.
All in One
Todo el análisis del canal y la información de las medidas resumido en un vistazo.
Bitrates
Representación en tiempo real y evolución temporal del bitrate de cada servicio.
Análisis RF
Representación en tiempo real y evolución temporal de las medidas de RF y las alarmas.
Prestaciones avanzadas
- Capacidad de procesar de manera simultánea y en tiempo real todas las entradas.
- Pantalla “All in One” que permite analizar de un vistazo el estado de un canal desde diferentes puntos de vista: radiofrecuencia, transporte y alarmas.
- Medida avanzada de ecos, con máscaras en amplitud y retardo.
- Analizador de espectro de banda completa (5Hz-1GHz) con función máscara y alarmado automático.
- Medida SFN drift.
- Medida precisa (<10 Hz) del offset de frecuencia.
- Medida y representación temporal de PCR Jitter PCR Interval.
- Potente análisis histórico de medidas y análisis de alarmas.
- Grabación de TS para ATSC 1.0.
- Grabación PCAP para ATSC 3.0.
- Información L1 Preamble.
- Aplicación de control remoto en HTML5.
- Gestión completa a través de SNMP v2.0.
- Detección de Black & Freeze.
- Detección de Silencios.
- Alarmas de ATSC 1.0 según Recommended Practice A/78
- Live Streaming usando HLS (el RCS funciona como un servidor HLS)
- Medida de los niveles de audio de los servicios.
Espectro
Analizador de espectro de banda completa con función máscara y alarmado automático.
Información Preample
Parámetros de información L1 Preample.
Ecos
Medida avanzada de ecos, con máscaras en amplitud y retardo.
Beneficios
- Detección proactiva de problemas en la señal.
- Reducción de tiempos de diagnóstico y resolución de problemas en la red de distribución y transmisión.
- Solución atractiva coste-beneficio para análisis de la señal en profundidad.
- Interfaz de usuario muy intuitivo y fácil de usar.
- Arquitectura flexible y escalable en funcionalidad (licencias software).
- Alta precisión en las medidas.
- Integración completa con NMS de terceros.
- Disponibilidad de las últimas funcionalidades a través de la detección automática de nuevas versiones de software.
