RCS Radio

RCS Radio es la sonda de Gsertel para la monitorización profesional remota, proactiva y en tiempo real de entornos híbridos FM/DAB.

Diseñada para adaptarse a un panorama en evolución, donde FM y DAB/DAB+ continúan conviviendo, RCS Radio permite el análisis en paralelo de señales FM, DAB/DAB+, EDI y EDTI según las siguientes configuraciones posibles y con posibilidad de que el usuario las cambie en cualquier momento, según las necesidades de su red:

4 x entradas FM – análisis de 4 emisoras FM en paralelo.
2 x entradas FM + 1 x entrada DAB + 1 x entrada EDI + 1 x entrada ETI – análisis en paralelo de 2 emisoras FM, 1 flujo de DAB/DAB+, 1 flujo ETI y un flujo EDI.

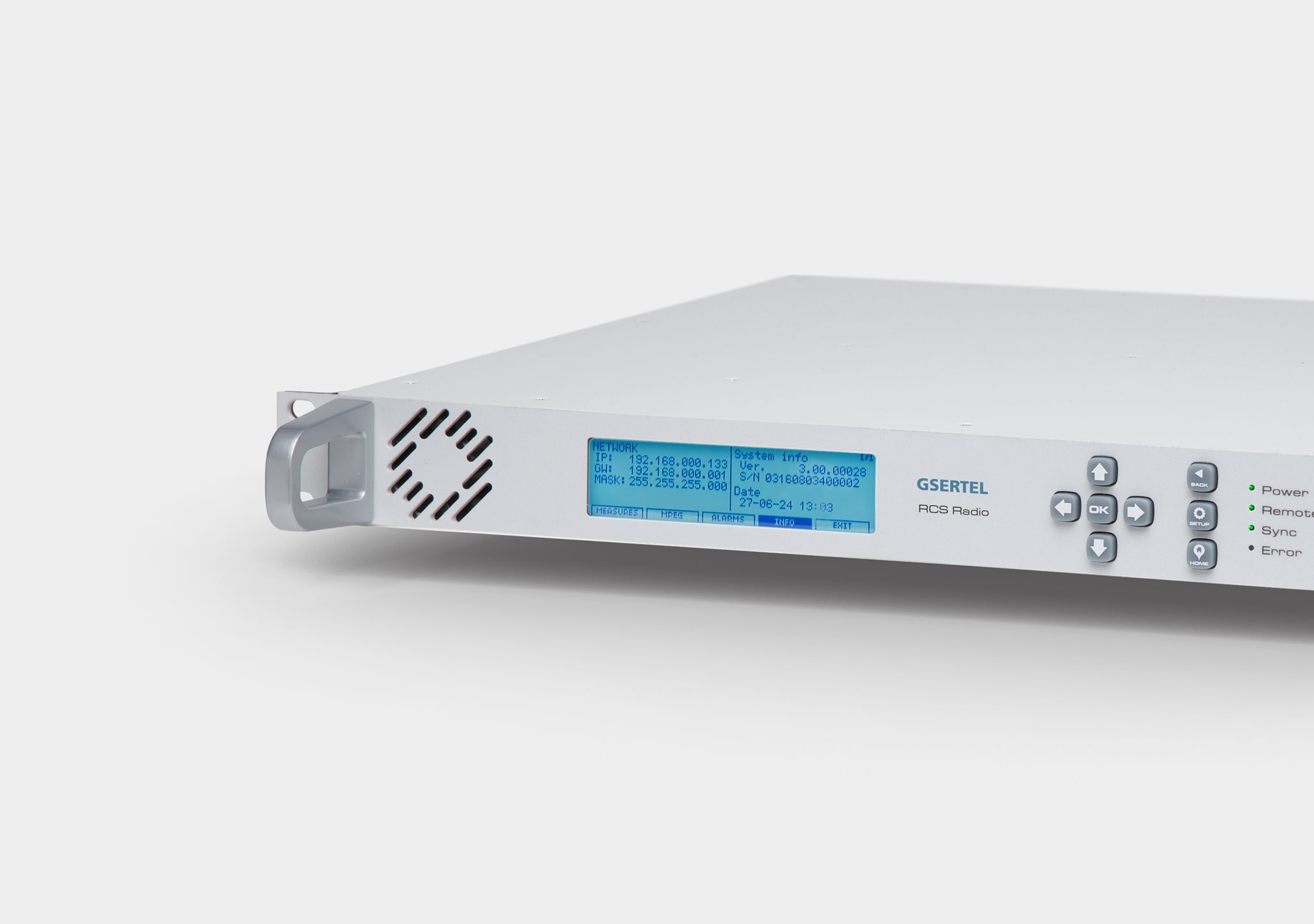

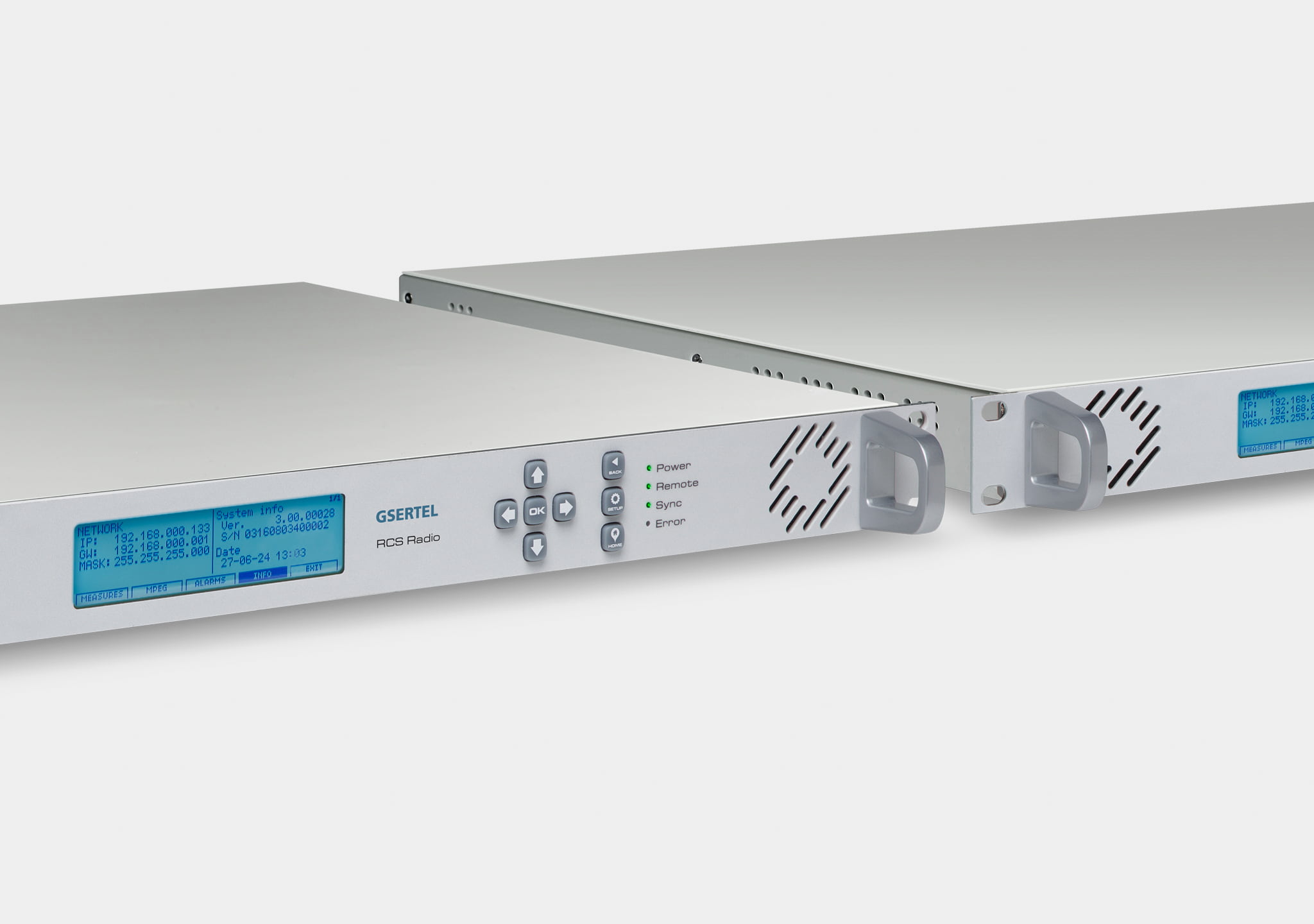

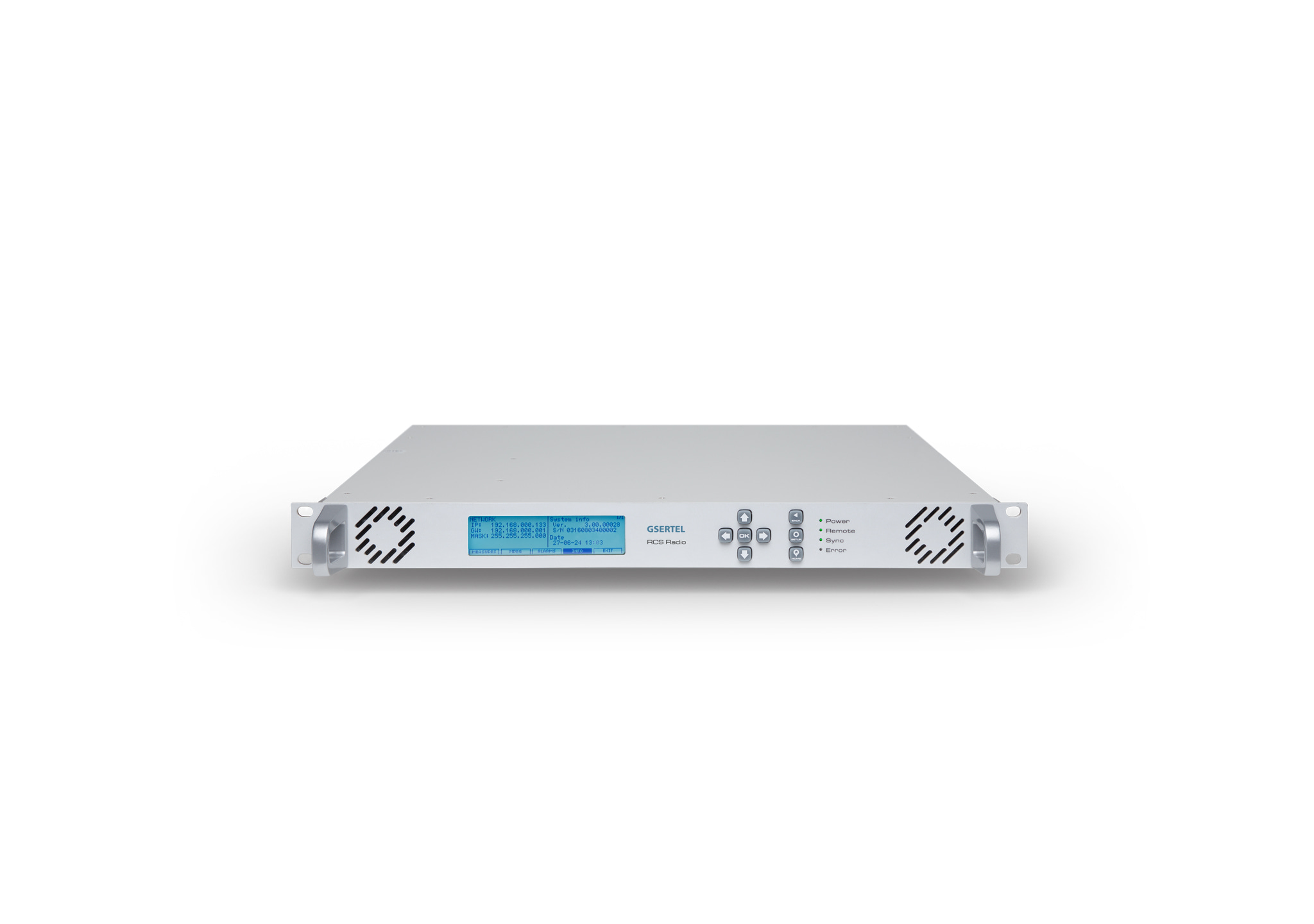

Con un formato compacto 1RU, todo el procesado y análisis necesario para la obtención de los resultados de monitorización se realiza en el equipo, no necesitándose ningún elemento adicional, salvo un navegador web estándar para visualizar la información.

Gracias a su arquitectura configurable, el usuario puede definir en todo momento el número de entradas FM y DAB a monitorizar, adaptando el equipo a las necesidades específicas de la red en cada momento. Esta flexibilidad convierte a RCS Radio en la herramienta ideal para entornos donde se está realizando un despliegue progresivo de DAB, manteniendo el control total sobre las redes FM.

El intuitivo interfaz web del RCS, que permite un fácil y rápido acceso a todas las funciones, unido a funciones exclusivas como el potente análisis espectral o las capacidades de streaming o grabación del audio, convierten al RCS Radio en una solución perfecta para monitorización en cabecera, sites de transmisión o emplazamientos sobre el terreno.

RCS Radio combina ingeniería de precisión con un claro compromiso de futuro: un producto completamente actualizable, diseñado para evolucionar junto a las necesidades de los clientes y a los cambios del sector broadcast

Características

Conectividad

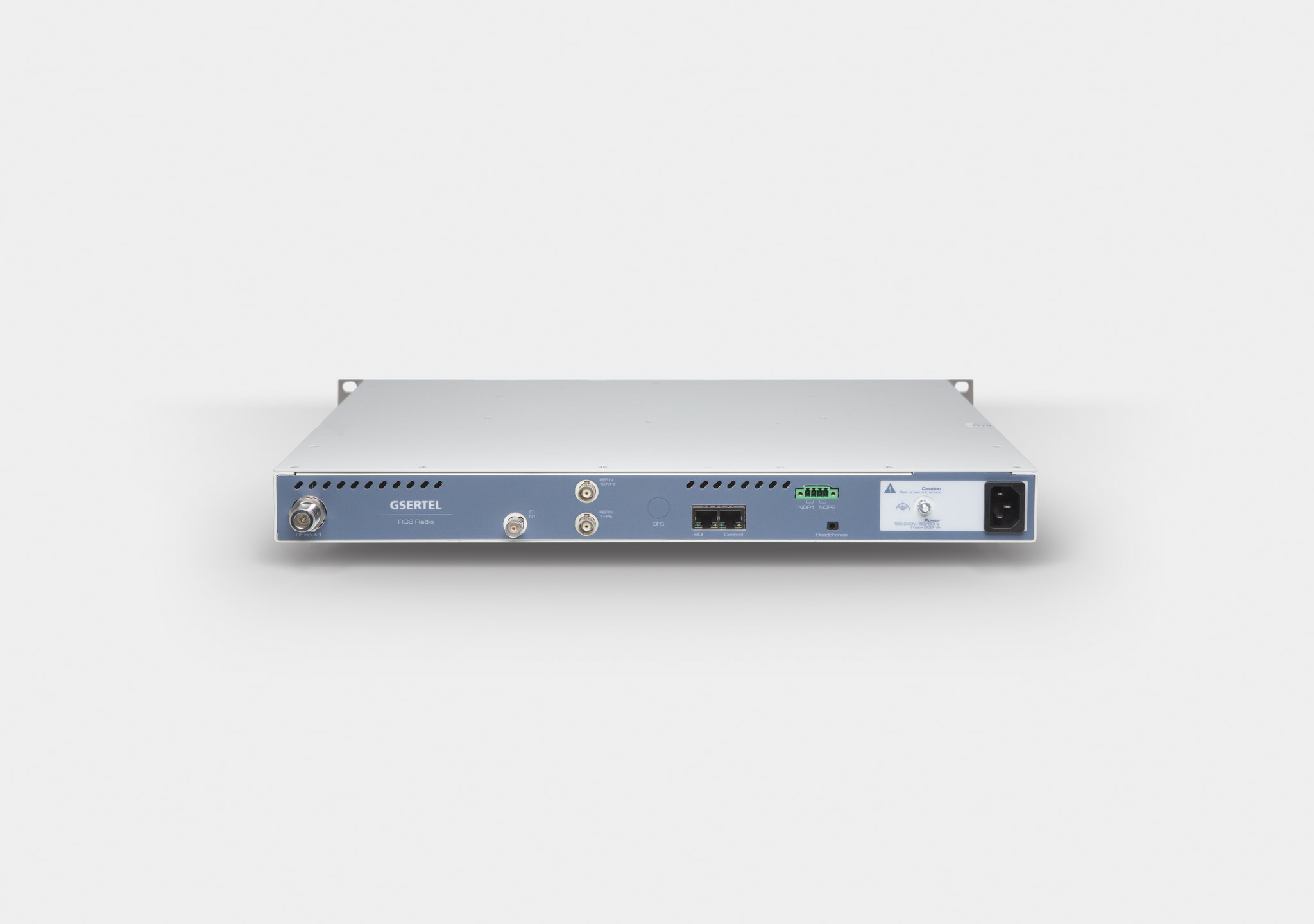

Entradas de señal: 1 x RF N 50 Ω ( 1x RF N 50 Ω Opc.)

Salidas de señal: 1 x conector Euroblock, 1 x Jack para auriculares.

Sincronismo: 1 PPS, 10 MHz (Opt.)

GPS antenna: 1xSMA connector (Opt.)

Puerto Ethernet (Gigabit Ethernet) para gestión.

Puerto USB.

Análisis RF

Medidas de calidad de la señal: Potencia, C/N.

Análisis por canal o polling de múltiples canales.

Espectro en tiempo real.

Log de alarmas (tiempo real) y representación (evolución temporal).

Análisis de FM

Potencia RMS.

Nivel de audio.

Detección de piloto de estéreo.

Decodificación RDS.

Espectro MPX.

Nombrado de canales basado en el identificador RDS.

Detección de presencia/ausencia de estación.

L+R, L-R, L, R, nivel RDS.

Peak deviation.

AM depth.

Potencia MPX.

Nivel de piloto estéreo.

Análisis de RDS

Análisis de todos los grupos RDS.

Extracción del nombre de la estación (PS)

Extracción del tipo de programa (PTYN)

Extracción de fecha/hora (CT)

RDS BLER, monitorización grupos RDS.

Visualización y alarma de Dynamic Label.

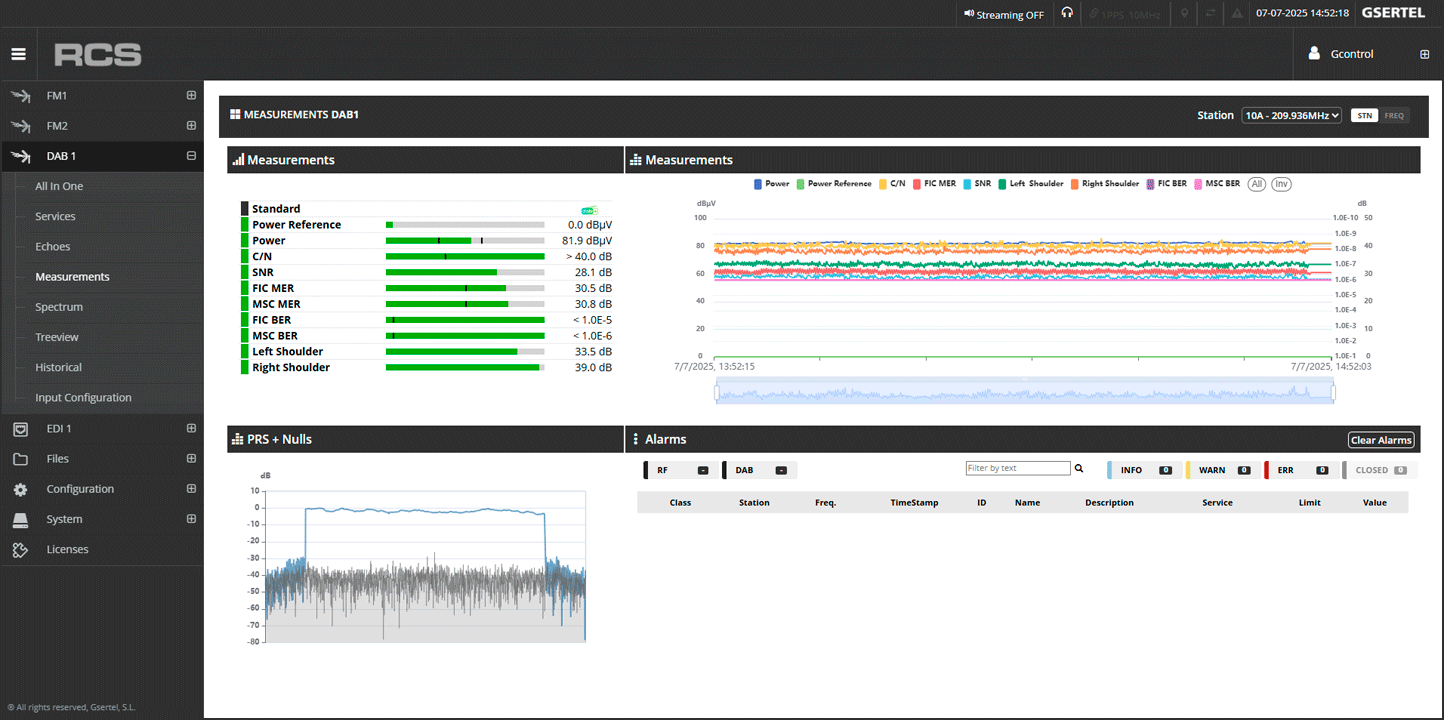

DAB/DAB+ Medidas y análisis

BER (FIC BER y MSC BER)

MER (FIC MER y MSC MER)

Hombreras Derecha/Izquierda.

Identificación TII.

PRS + Null symbol spectrum.

Bitrates de Servicios.

Slideshows.

Tree View.

FIG Tables y Bitrates.

Análisis ETI/NI-NA.

Información y Visualización Station Logo.

Información detallada de Sub-canal (nivel de protección, Dirección de inicio, capacidad, tipo...)

Detección de Silencios.

Entrada EDI.

Entrada ETI-NI (G.703)

Prestaciones avanzadas

Análisis simultáneo y en tiempo real de hasta cuatro emisoras de FM, o 2 emisoras de FM, un flujo de DAB/DAB+, uno ETI y otro EDI.

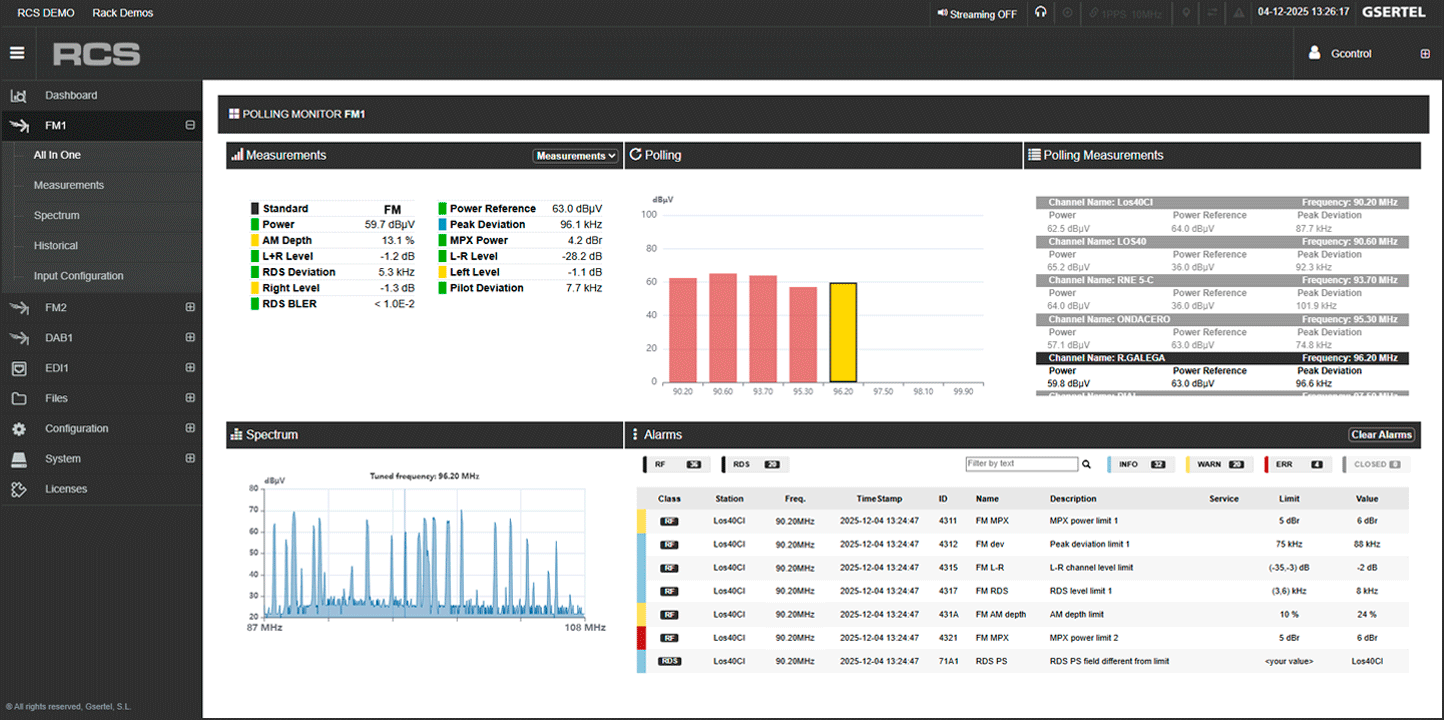

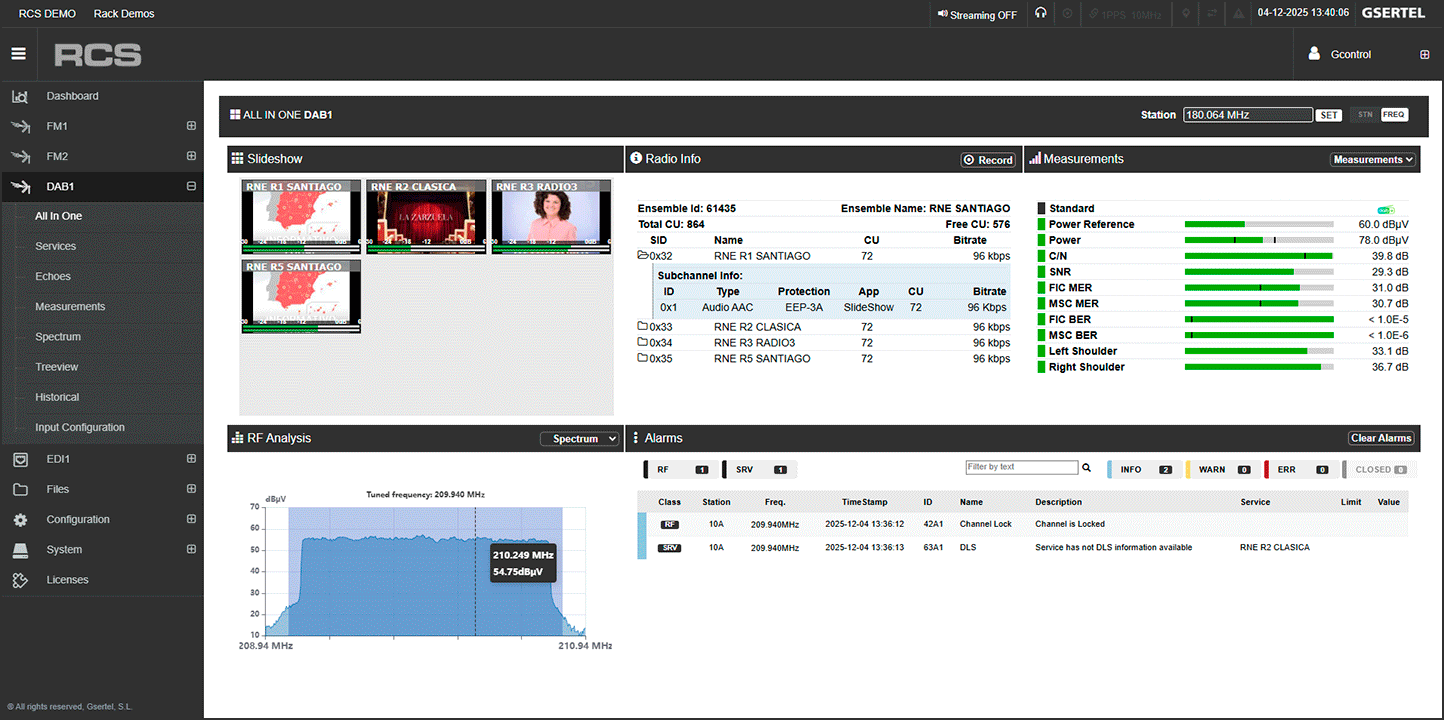

Pantalla “All in One” que permite analizar de un vistazo el estado de un canal desde varios puntos de vista: radiofrecuencia, FM, RDS o transporte, y alarmas.

Analizador de espectros de banda completa (tanto FM como DAB), con función máscara y alarmado automático. En FM permite la detec-ción de ausencia/presencia de estaciones.

Dual Power.

Salida de audio FM.

Streaming de audio FM.

Grabación de audio FM.

Monitorización de la banda completa de FM.

Streaming de servicio DAB.

Grabación de servicio DAB.

Grabación ETI (manual, por alarmas y programada)

Completo histórico de medidas con análisis de alarmas.

Detección automática de la estación y learning plan.

Aplicación de control remoto en HTML5.

Gestión completa a través de SNMP v2.0.
