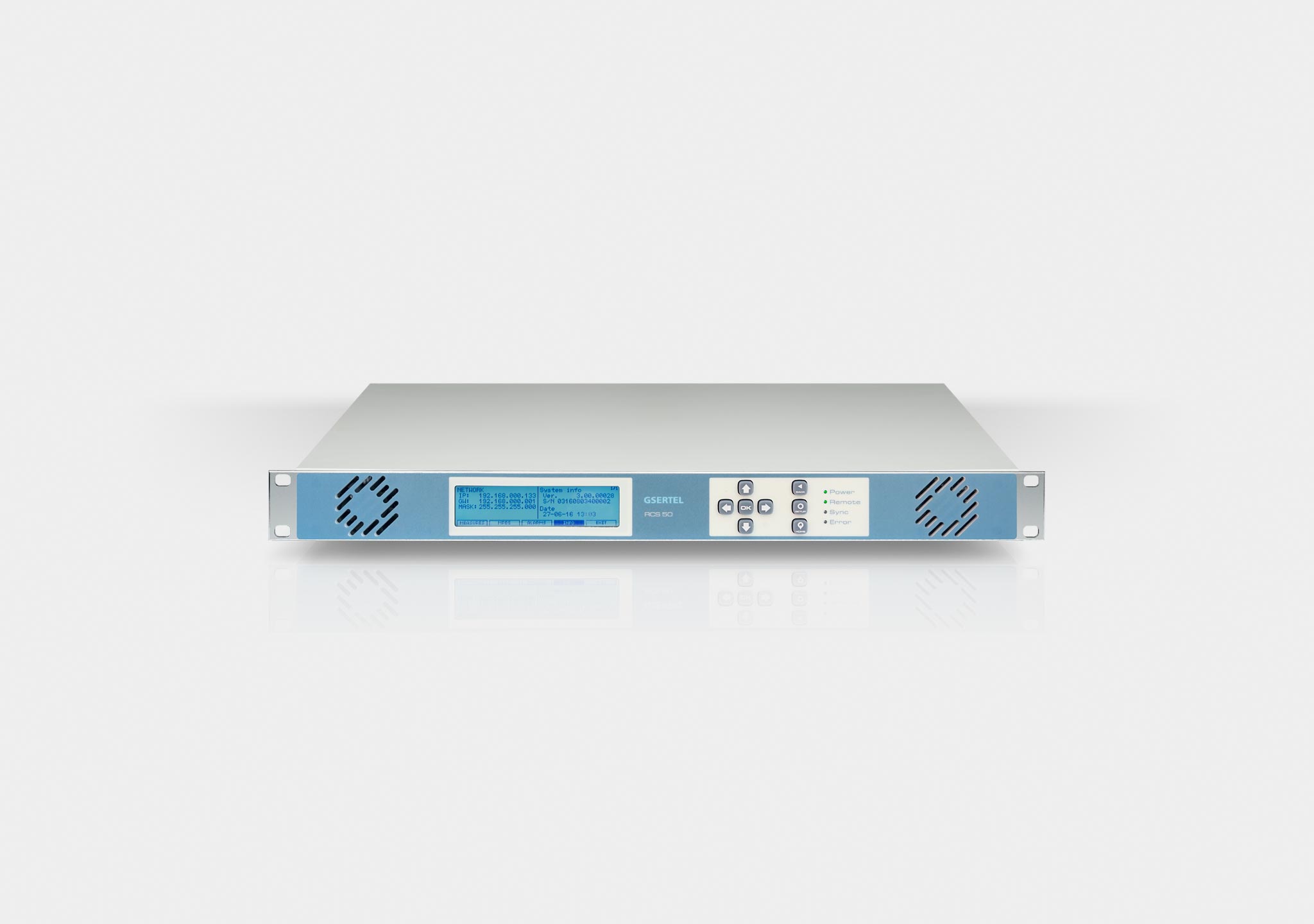

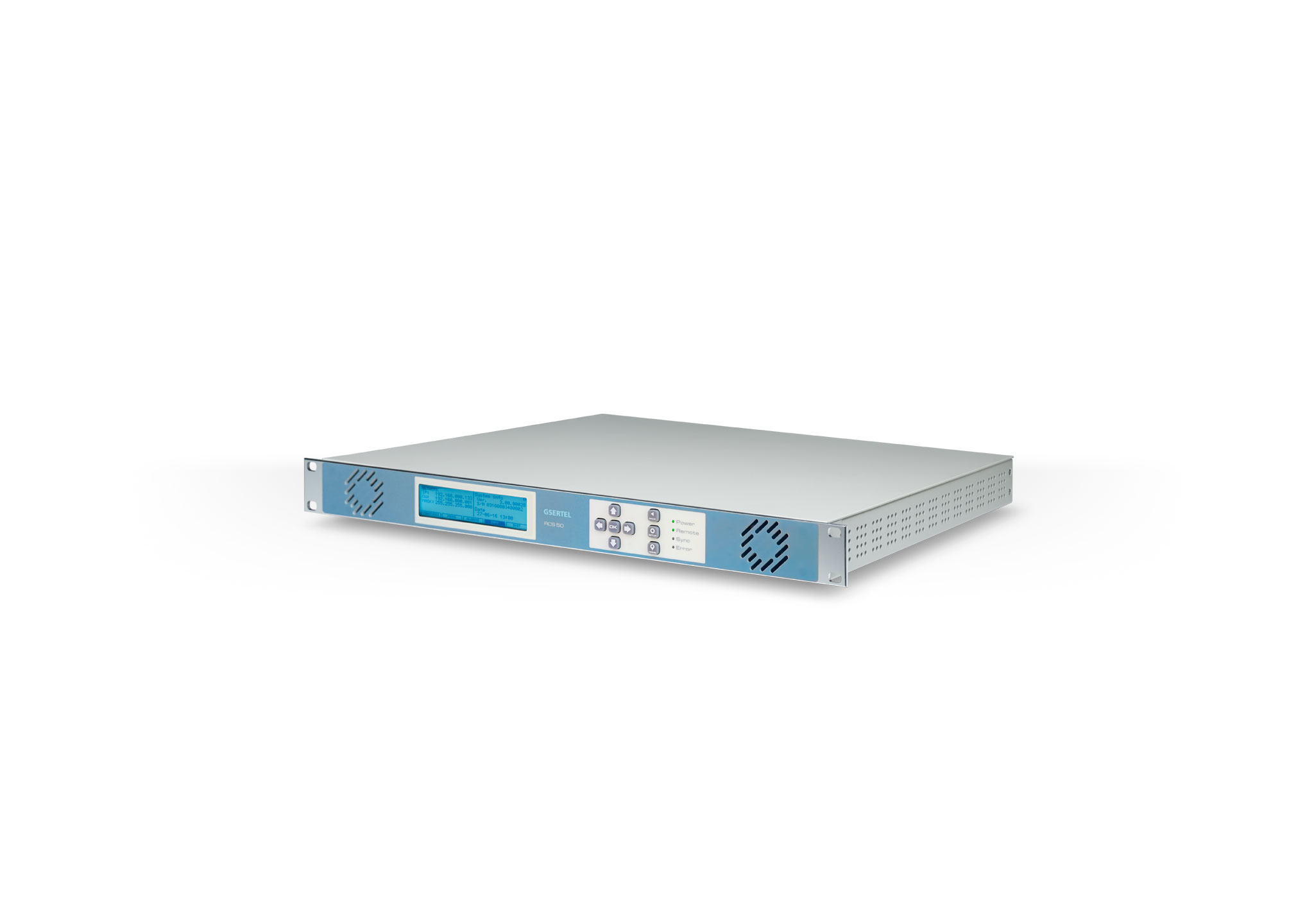

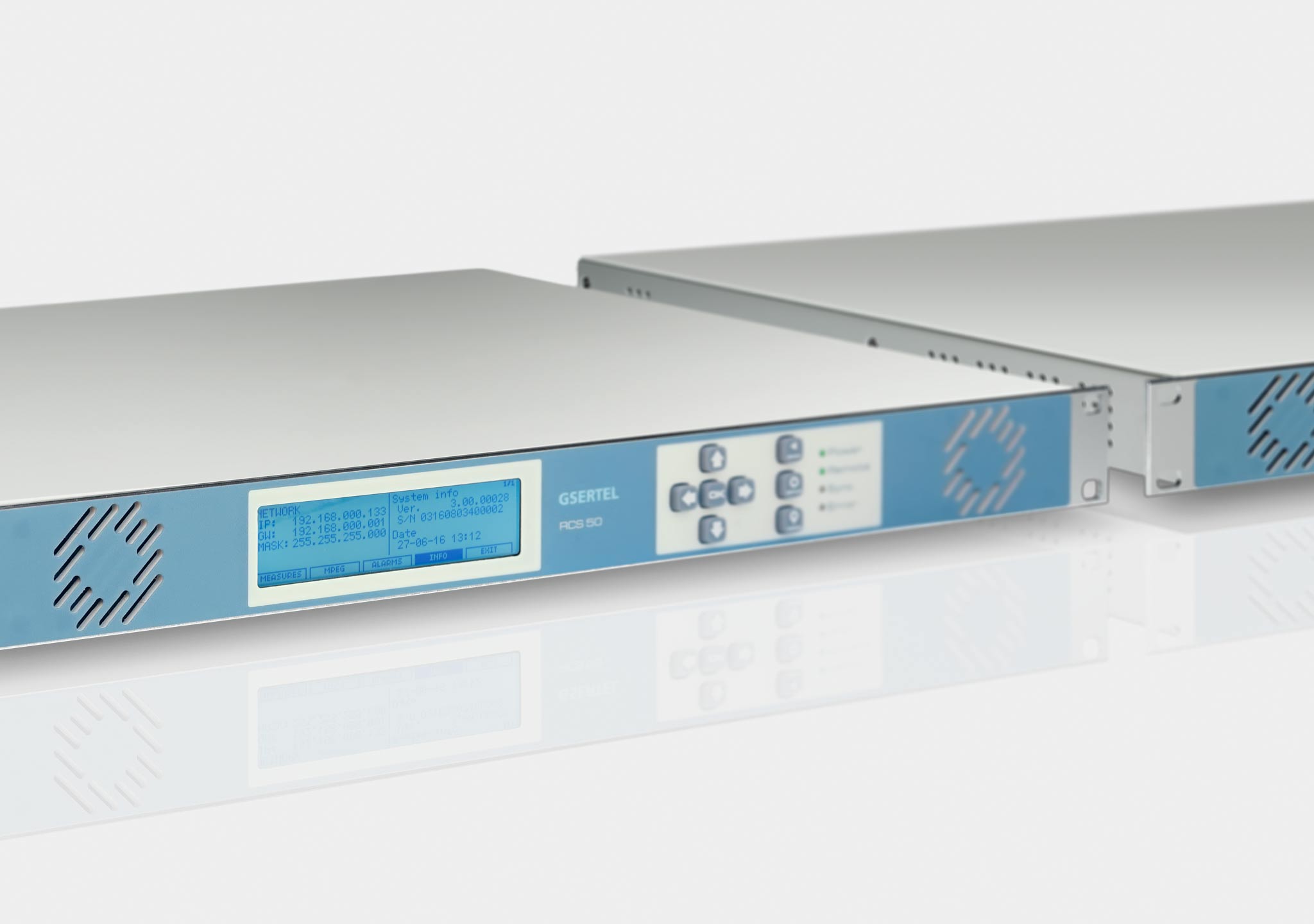

RCS 50 DVB-T/T2

El RCS 50 DVB-T/T2 de Gsertel es una plataforma de monitorización económica que permite la monitorización remota y en tiempo real de la señal de televisión DVB-T/T2, tanto a nivel RF como a nivel de transporte.

Destinado a la monitorización en pequeños y medianos sites de transmisión, así como para la monitorización en campo (recepción), con el RCS 50 DVB-T/T2 los operadores de red tienen una herramienta de alerta y diagnosis que les permitirá monitorizar tendencias globales y anticipar fallos potenciales.

Como en el resto de los miembros de la familia RCS, la precisión, las altas prestaciones y el manejo intuitivo son marcas distintivas también en el RCS 50.

Características

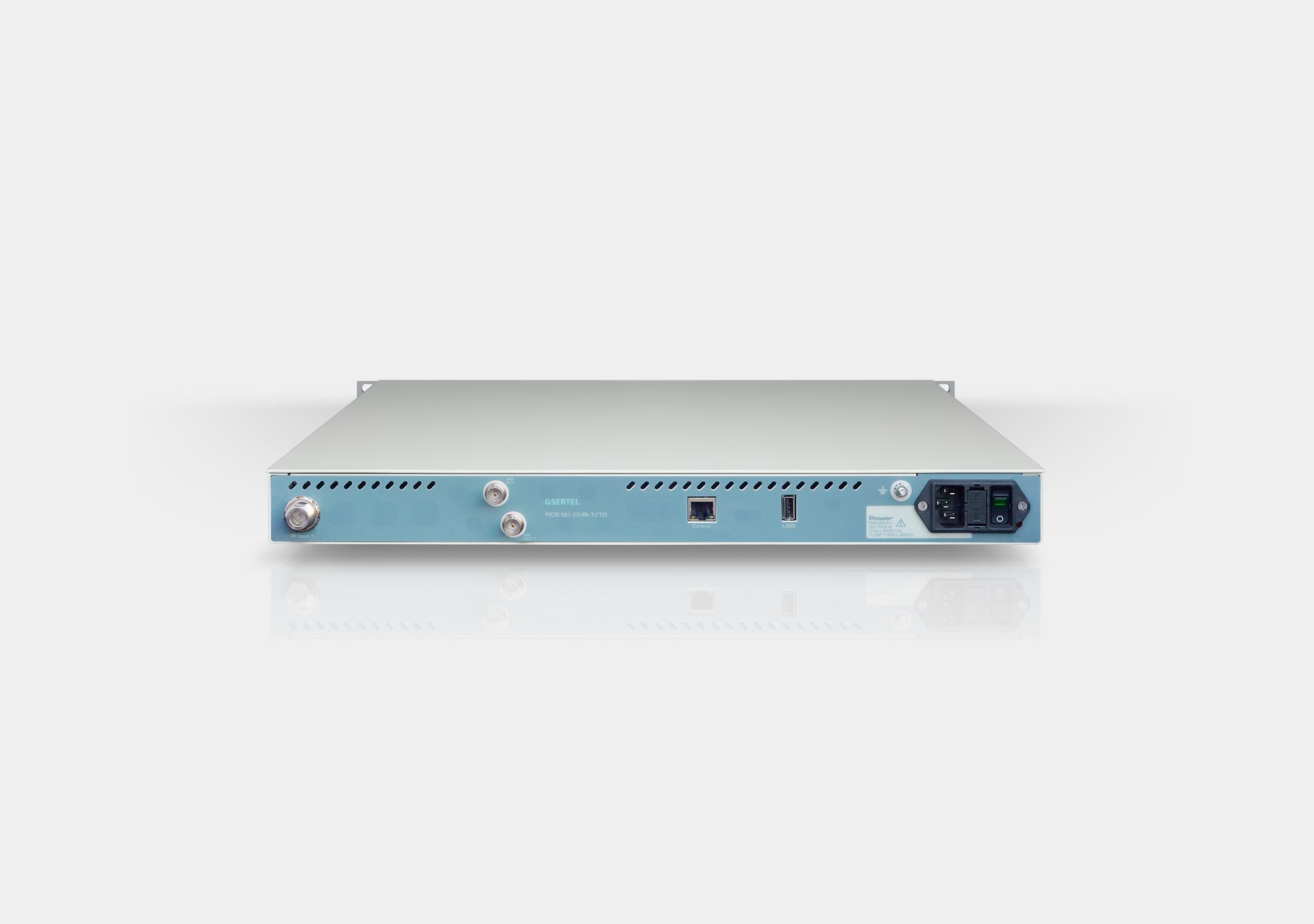

Conectividad

  • Entradas de señal: 1 x RF N50Ω, 1 x ASI BNC 75 Ω (opc.).
  • Salidas de señal: 1 x ASI BNC 75 Ω.
  • Puerto Ethernet (FE) para gestión.
  • Puerto USB.

Análisis RF

  • Medidas de calidad: Potencia, C/N, MER, BER.
  • Análisis por canal o polling de múltiples canales (polling opcional).
  • Espectro de 20MHz en tiempo real.
  • Log de alarmas (tiempo real) y representación (evolución temporal).

Análisis TS

  • Bitrate detallado de todos los servicios.
  • Vista en árbol de los servicios.
  • Decodificación de tablas.
  • Streaming de video local.
  • Alarmas Prioridad 1, 2 y 3 según norma TR 101 290.

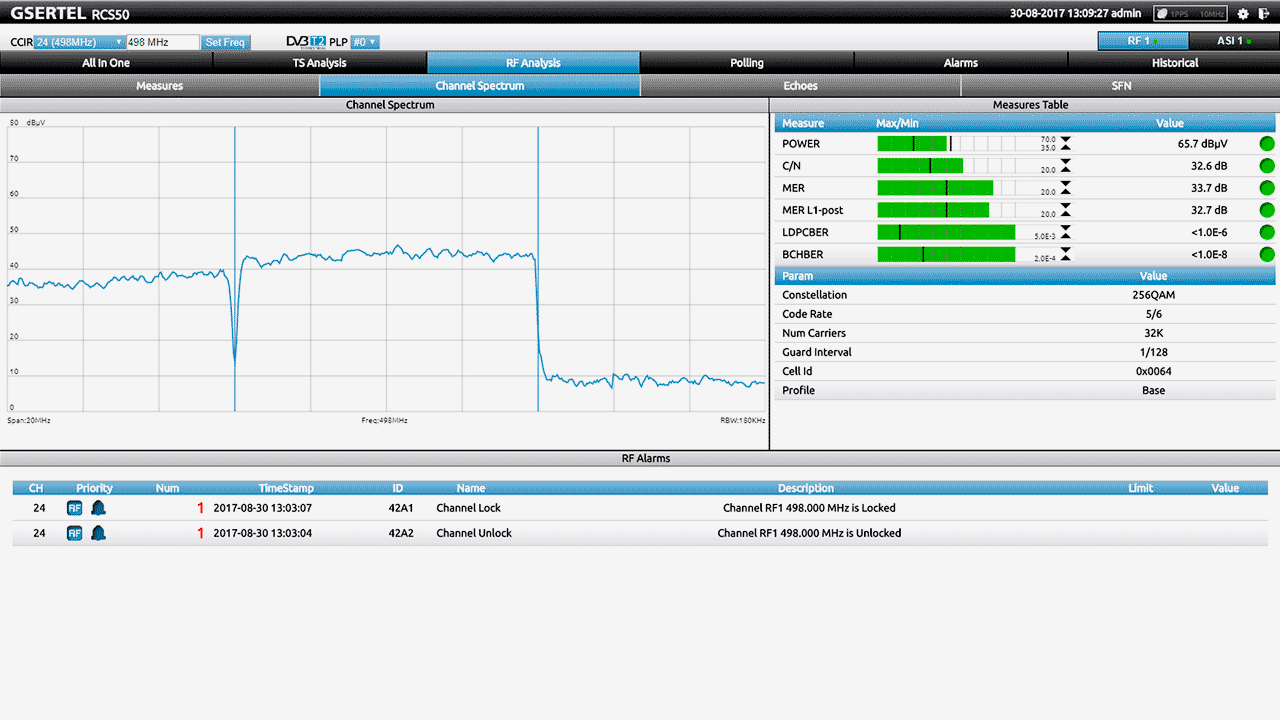

Espectro del Canal

Espectro del Canal

Representación en tiempo real del espectro de 20MHz del canal monitorizado con medidas detalladas.

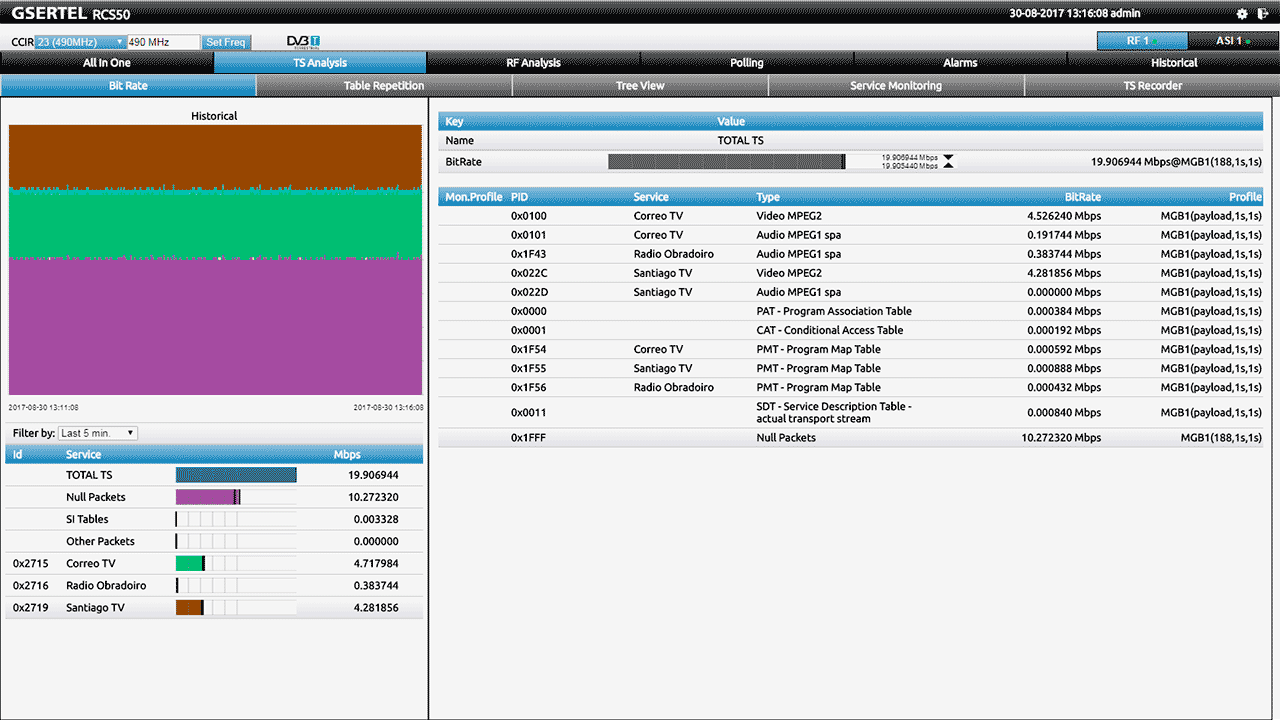

Bitrate

Bitrate

Representación gráfica del histórico del bitrate de los servicios y bitrate en tiempo real.

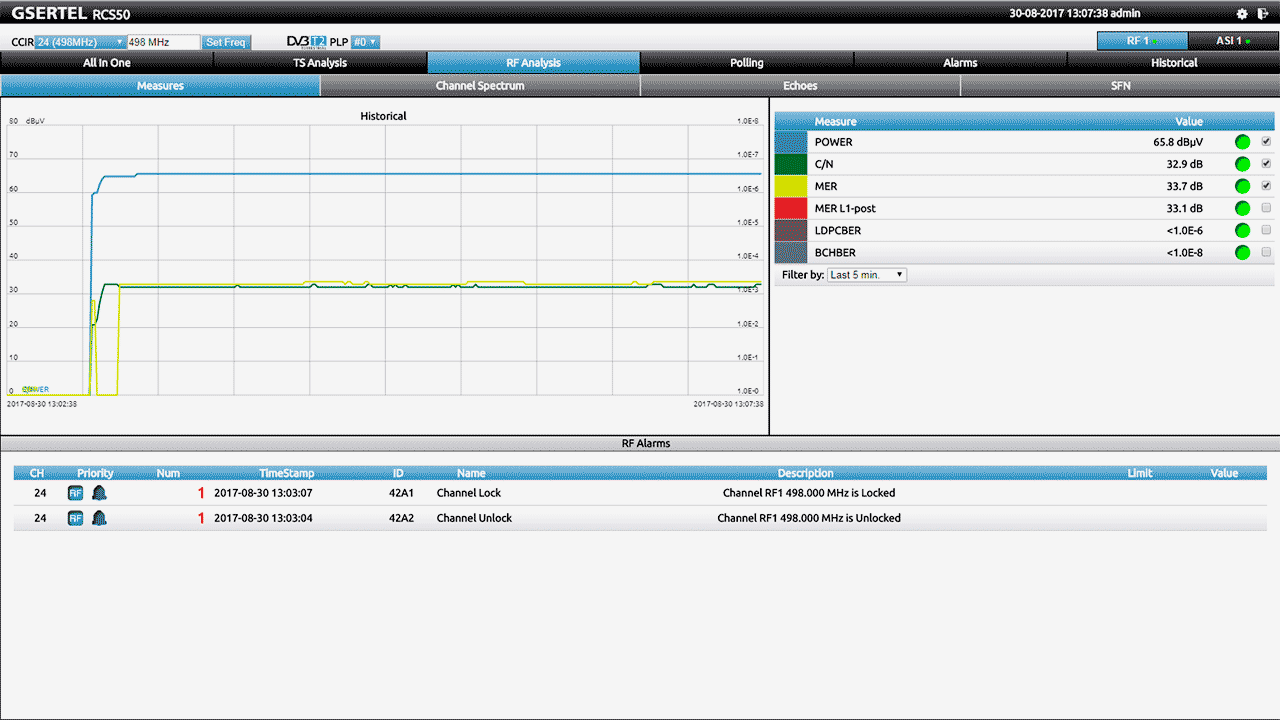

Medidas

Medidas

Representación en tiempo real y evolución temporal de las medidas y alarmas de RF.

Prestaciones avanzadas

  • Pantalla “All in One” que permite analizar de un vistazo el estado de un canal desde varios puntos de vista: radiofrecuencia, transporte y alarmas.
  • Screenshots de video.
  • Análisis de la repetición de tabla.
  • Representación de ecos, con máscaras en amplitud y retardo.
  • Potente análisis histórico de medidas y análisis de alarmas.
  • Grabación manual de TS.
  • Aplicación de control remoto en HTML5.
  • Gestión completa a través de SNMP v2.0.

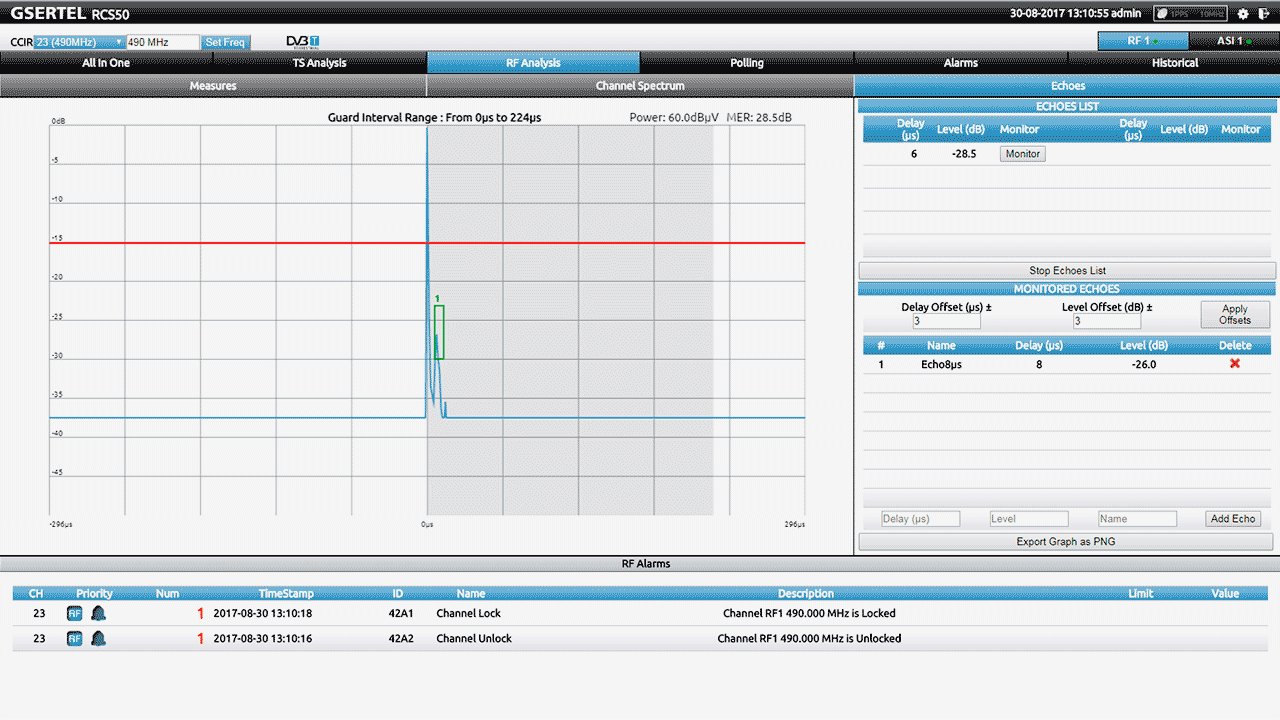

Ecos

Ecos

Medida avanzada de ecos, con máscaras en amplitud y retardo.

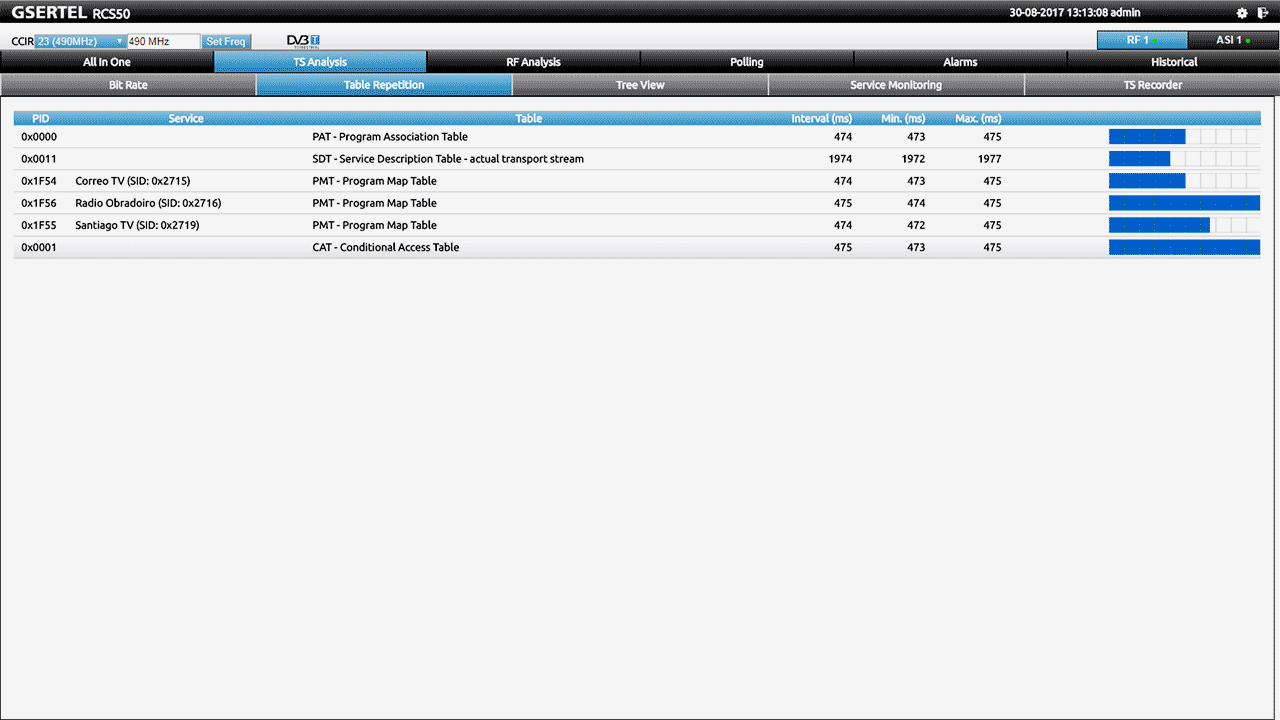

Repetición de Tabla

Repetición de Tabla

Medida y representación de los intervalos de recepción de tablas de transporte.

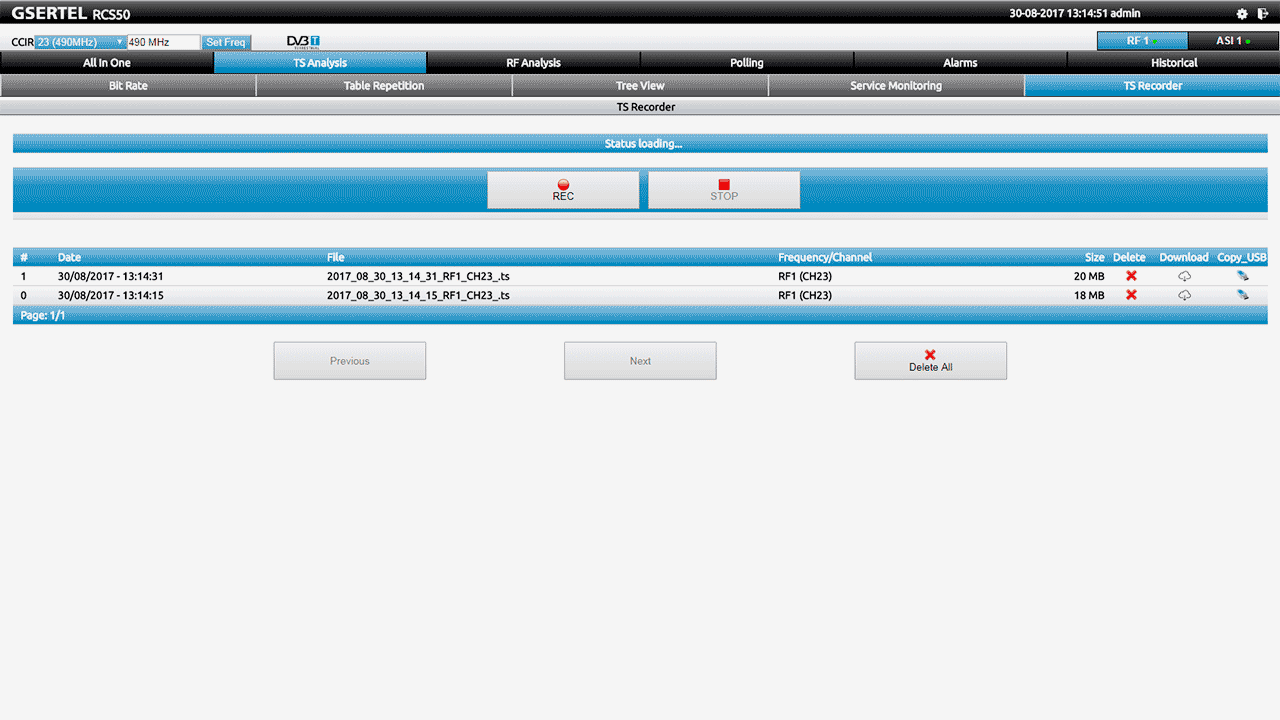

Grabación de TS

Grabación de TS

Grabación manual del transport stream.

Beneficios

  • Solución atractiva coste-beneficio para sites de transmisión de baja/media potencia.
  • Apropiado para monitorización en recepción de la calidad de la señal TDT.
  • La versatilidad de la monitorización continua o polling (round robin) permite la supervisión de un solo canal o de múltiples canales.
  • Análisis en profundidad de la señal con representación del espectro en tiempo real.
  • Intuitivo y fácil de utilizar. Autónomo y accesible de manera remota.
  • Integración completa con NMS.
